3.4 繪制電視機右邊按鈕部分的圖形。

如圖所示，這部分由四種圖形組成。

(1)寬：70px 高：106px 填充：#7d8d9c 邊角圓角半徑：12px

(2)外圓直徑：40px 填充：#eea14a;內圓直徑：22px 填充：#ffffff

且內圓內用直線工具連接一個直徑。

(3)寬：60px 高：0px 無填充 (按住alt并拖動鼠標即可復制同樣的圖形，ctrl+D可重復上步操作。)

(4)外圓直徑：18px 填充：#ffffff 內圓直徑：6px 填充：#212358(無描邊)

并連接一條內外圓的半徑。

然后將圖形排布成如圖所示。

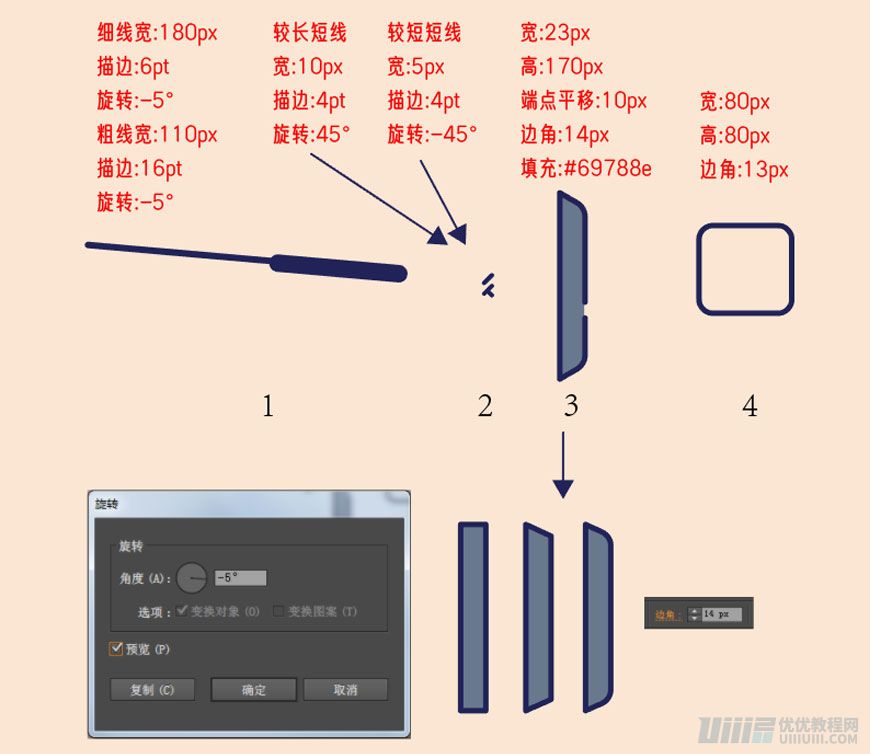

3.5繪制電視機四周細節部分圖形。

(1)細線：寬：180px 描邊：6pt 粗線：寬：110px 描邊：16pt

兩條線均旋轉-5°(選中線條右鍵變換–旋轉，在旋轉窗口輸入要旋轉的角度，可點擊預覽查看效果)

(2)較長短線：寬：10px 描邊：4pt 旋轉角度：45° 較短短線：寬：5px 描邊：4pt 旋轉角度：-45°

(3)矩形寬：23px 高：170px 填充：#69788e

使用直接選擇工具選中端點，兩端分別向內平移10px，然后還是用直接選擇工具選中端點，上方會出現“邊角”，輸入14px即可得到如圖所示圖形。

(4)矩形 寬：80px 高：80px 邊角：13px

將做好的圖形，按照如圖所示排布。

注：選擇圖形右鍵–排列，可選擇將圖形上移或下移。(ctrl+【 下移，ctrl+】上移)

3.6 繪制底部與整體連接。

還記得我們前邊繪制了一個地平線么。現在它要派上用場咯。我們需要繪制一個電視機的底部與地平線連接。讓我們接著開始吧~

底部與地平線相連部分有以下四部分圖形，接下來讓我們拆解介紹一下。

(1)寬：68px 高：26px 用直接選擇工具(A)選中左上端點，拉取邊角20px。然后再使用直接選擇工具(A)選中右下端點，delet刪除。則會得到如圖所示形狀。

(2)寬：282px 高：20px 填充：#eea14a用直接選擇工具(A)分別選中下方兩個短點，分別向內移動12px。得到如圖效果。

(3)寬：0px 高：8px 三個一組，制作兩組。

(4)寬：355px 高：20px 填充：#eea14a用直接選擇工具(A)分別選中下方兩個短點，分別向內移動12px。得到如圖效果。

將四種圖形按照如圖排布。便可將電視機與地平線構成一體。這樣子我們電視機的基本框架便構造好了。
